烟囱的航空障碍灯配置方案丨南华机电

由于烟囱本身结构的特殊性，在设置航空障碍灯的时候，安装在其顶部的障碍灯必须位于顶端1.5-3米之间，当烟囱的高度H＞150米时，障碍灯安可装在低于烟囱顶端以下7.5米的范围内。

安装要点:

考虑烟囱结构的特殊性，及其顶部可能对障碍灯产生的污染，通常不超过150m的烟囱。可距离顶部向下1.5m~3m安装障碍灯:超过150m的烟囱，可距离顶部向下7m安装障碍灯。灯具分层:低光强和B型中光强不大于52米，A型中光强和高光强不大于105米。同一建筑上的障碍灯应同步闪烁。

H＜45m 顶部设置B型低光强或B型中光强。
45m≤H＜105m 顶部设置B型中光强，1/2H处设置B型低光强。
105m≤H＜150m 顶部设置A型中光强，1/2H处设置B型中光强。
H≥150m 不大于105m的间距均匀设置A型高光强。
在高光强分层之间设置B型中光强。

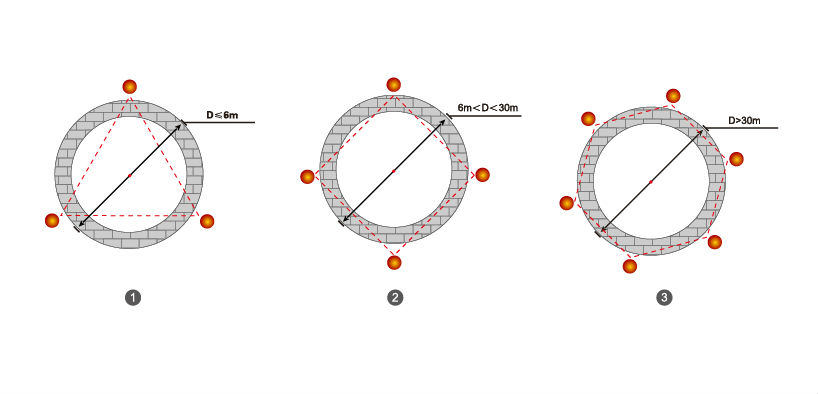

每层航空障碍灯设置数量示意图

烟囱每层需安装的航空障碍灯数量取决于烟肉外直径D的尺寸，参照如右图所示推荐使用数量:
D≤6m：每层需要设置3个航空障碍灯
6m＜D＜30m：每层需要设置4个航空障碍灯
D≥30m：每层需要设置6个航空障碍灯

参考标准:

中国民航标准《MH5001-2021》、《MH/T6012-2015》
ICAO《国际民用航空公约附件14第I卷-2018》

不同直径烟囱需要安装不同方案的航空障碍灯
